22米底盘型号DFL1160BX4高空作业车配置表

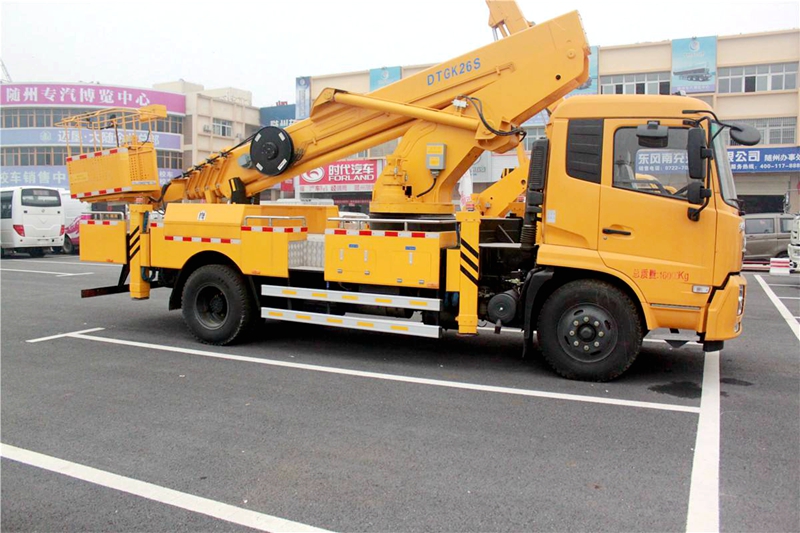

程力专用汽车东风天锦国四标准高空作业车热销中,该款东风天锦高空作业车采用东风公司原装天锦系列底盘销售,底盘型号DFL1160BX4,豪华型驾驶室,带卧铺,作业高度可选配:20米、22米、24米。三节臂,可360度旋转,带高空作业斗,能承受2人,工作人员且在高空作业斗中就能操作,也可安排人员在下面操作。
22米底盘型号DFL1160BX4高空作业车配置表
东风天锦DFL1160BX4型高空作业车22米 | |||
总质量(kg) | 12400 | 整备质量(kg) | 12205 |
额定质量(kg) | 底盘型号 | DFL1160BX4 | |
驾驶室准乘人数(人) | 3 | 半挂车鞍座承载质量 | |
接近角/离去角(°) | 20/10 | 前悬/后悬 | 1430/2880 |
外形尺寸(mm) | 9910,9290X2500X3850 | 货厢尺寸(mm) | XX |
挂车总质量(kg) | 轴荷 | 5200/7200 | |
轴数 | 2 | Z高车速 | 90 |
车辆识别代码 | |||
轮胎规格 | 10.00-20,10.00R20,9.00-20,9.00R20 | 轮胎数 | 6 |
前轮距 | 1880 | 后轮距 | 1860,1800 |
轴距 | 4500,4200 | 弹簧片数 | 8/10+8,7/9+6 |
排放标准 | GB3847-2005,GB17691-2005国Ⅳ | 燃料种类 | 柴油 |
发动机型号 | 发动机销售企业 | 发动机排量 | 发动机功率 |
ISDe210 40 ISDe180 40 ISDe185 40 EQH180-40 ISB180 40 | 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风康明斯发动机有限公司 东风汽车有限公司 东风康明斯发动机有限公司 | 6700 4500 6700 4752 5900 | 155 132 139 132 132 |
其它 | 起吊装置为选装件.选装起吊装置时整车外形长为9910mm,前伸为710mm,后伸为390mm;不装起吊装置时整车外形长为9290mm,前伸90mm,后伸390mm.侧防护材质采用Q235,螺栓连接;后防护装置为整体式结构,离地高度:460mm.随底盘选装扰流板及前雾灯. |
高空作业车由以下系统等组成,广泛适用于电气线路检修、路灯维修、高空作业清洗、园林绿化、电力,通讯,路灯,交 ,高速公路,有线电视,修造船,建筑,园林,广告,摄景,大型企业等行业领域。
取力装置:由油泵、取力器、电气控制开关、气动电磁阀组成.它是通过安装在汽车驾驶室内的取力器离合电气开关的通断,使取力齿轮与汽车变速箱内取力输出齿接合或分离,从而使油泵工作或停止。(注意:汽车行驶时,取力器中的取力齿应脱开,油泵不工作)
回转机构:由液压马达、齿轮减速器、回转支撑等组成。其工作原理是:液压马达驱动减速器,减速器输出轴上的小齿轮旋转推动回转支承,使其回转。
液压系统:由一只定量泵供油,系统工作压力16Mpa,流量25L/min,其工作压力由溢流阀调定(出厂时,本公司已调好),当取力齿轮接合时,带动主油泵运转,油箱内的油通过油泵输出,到达支腿操作阀。支腿操作完毕后,将分配手柄拨到上车,此时液压油就从支腿油路切换到上车,上车部分即可进行工作。
操作系统:通过该系统可以实现各功能的转换。通过操纵多路换向阀的手柄可完成伸缩支腿和工作臂上下旋转工作。(在操作多路换向阀时应挂上取力器带动油泵工作)
产品优点:东风天锦22米底盘型号DFL1160BX4高空作业车主臂上设有起重结构(限吊一吨),上臂、下臂、回转和起重液压系统均为独特无级调速系统,具有节能和动作灵活,平稳安全可靠的特点。支腿分单独、可调,能实现整车在平路上调平。东风天锦高空作业车液压和电器控制系统均设有各种限位装置及发动机紧急熄火装置,出现故障自动切断电源或停止发动机,确保安全,电动操作系统采用防水开关,避免开关进水、锈蚀漏电的问题。
