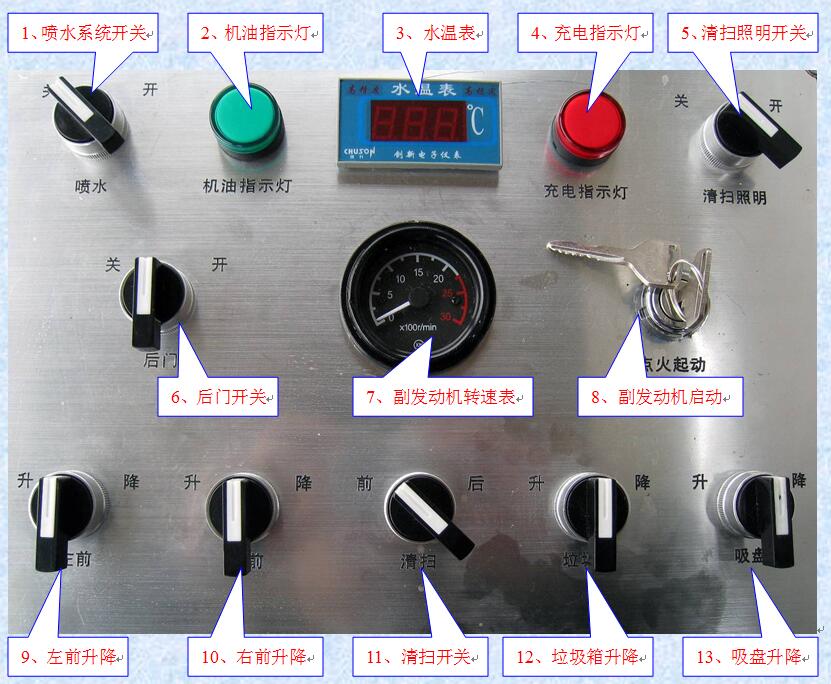

湖北程力专汽环卫扫路车操作控制箱简图

喷水系统开关（扫路车清扫作业时，打开喷水开关，以减小扬尘，进行作业时，需注意观察水箱余量，水泵不可无水空转。）

1. 机油指示灯（机油压力指示灯亮时，应停车进行冷却后检查。）

2. 水温表（环卫扫路车作业时，主、副发动机水温不宜超过92℃。若水温超过92C，应停车进行冷却后检查。）

3. 充电指示灯

4. 清扫照明灯开关

5. 后门开关

6. 副发动机转速表（副发动机正常作业转速为1200-1800r/min，严禁高转速工作）

7. 副发动机点火启动开关

8. 左前升降

9. 右前升降

10. 清扫开关（扫路车清扫旋转**“前”是控制四扫刷同时运转，清扫旋转**“后”控制后两个扫刷和前右扫刷运转。）

11. 垃圾箱升降（扫路车箱体举升时车辆须停放平稳，处于驻车制动状态，副发动机应处于怠速状态，严禁高速旋转以免损坏液压系统。升起箱体进入底部操作时须撑起安全架，确保操作安全。）

12. 吸盘升降（当扫路车后吸盘落地时严禁倒车，若需倒车请将吸盘提前。在清扫作业过程中如发现路面损坏严重或道路清扫车要通过减速带时请将后吸盘升起，待通过后在将其放下作业。如果路面有较大的障碍物或直径尺寸大于100mm的垃圾时，不要强行通过，以免撞坏吸口。）

程力专用汽车股份有限公司保留技术改进的权力，如有不同，请咨询销售经理！
