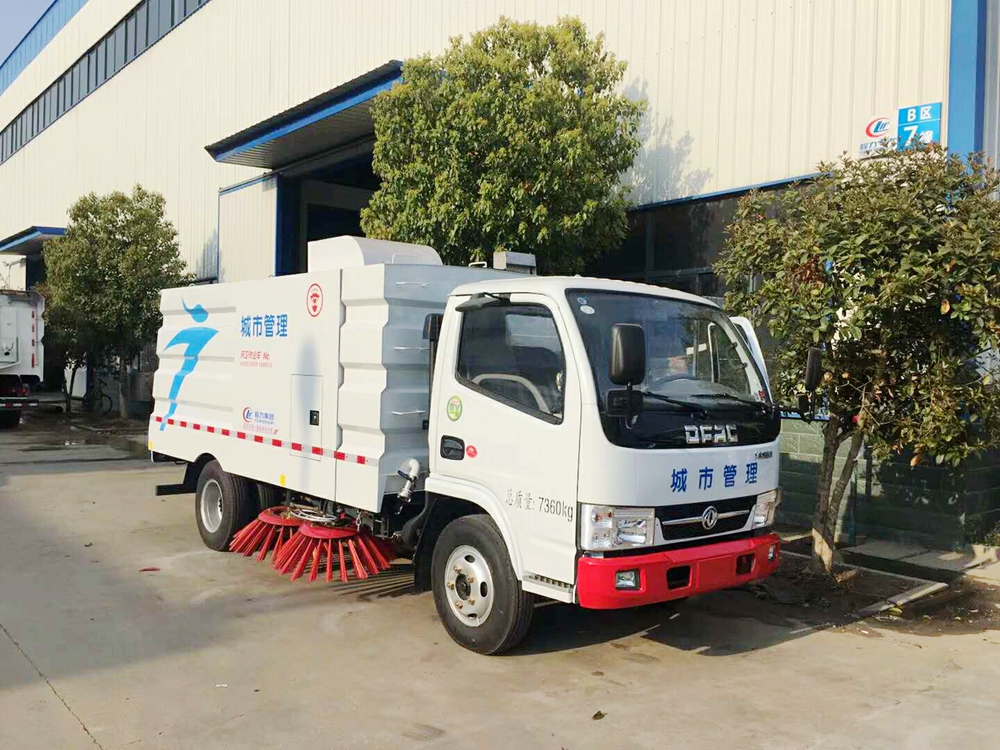

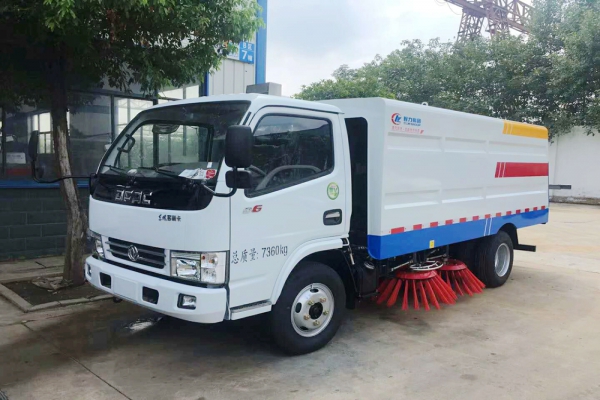

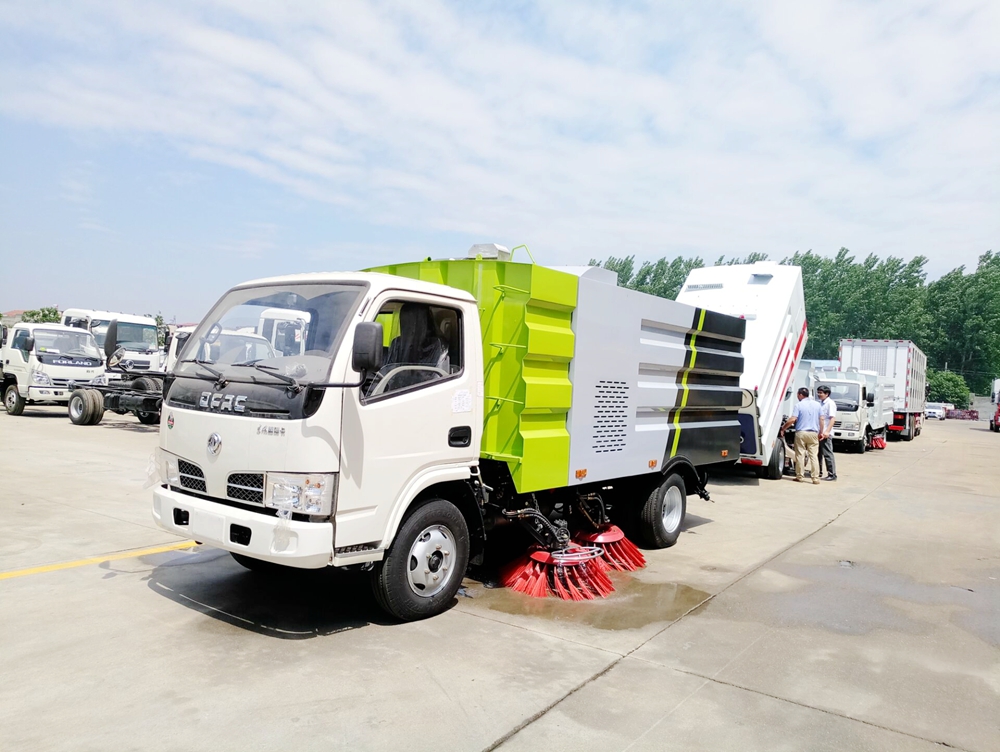

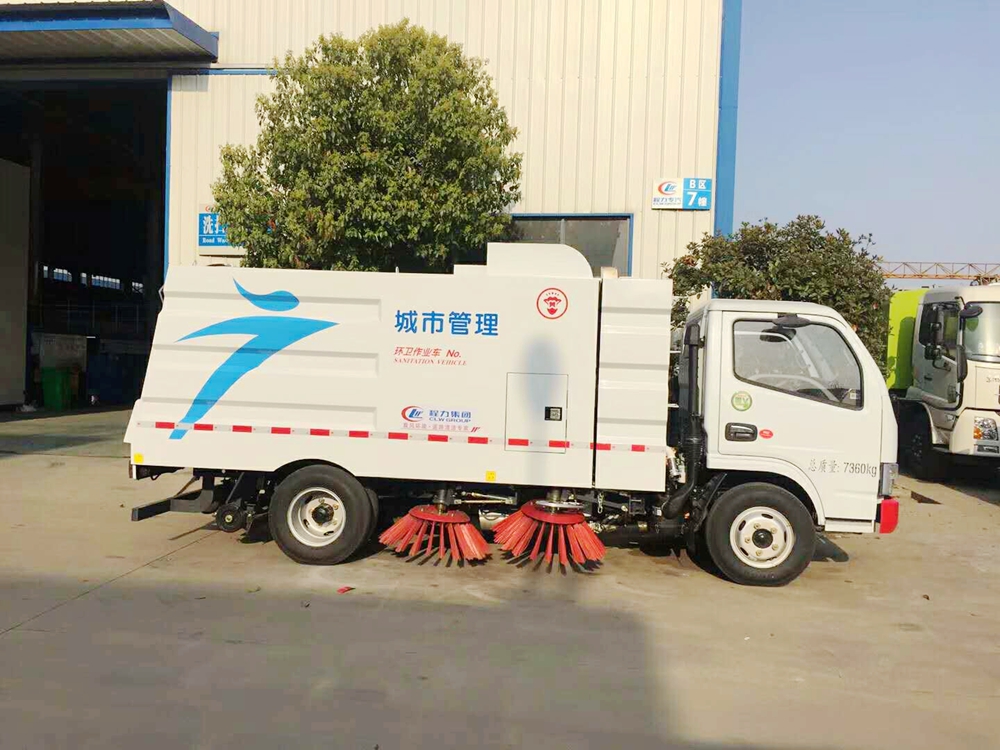

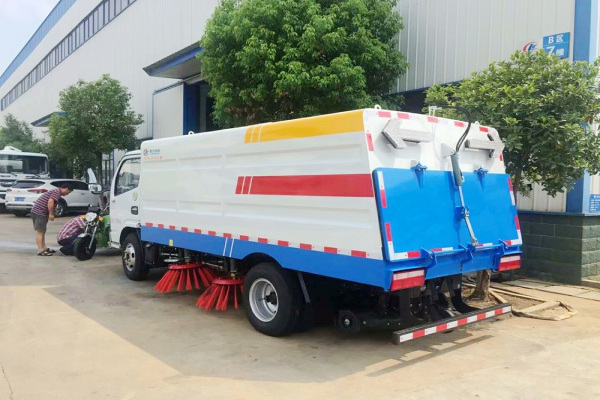

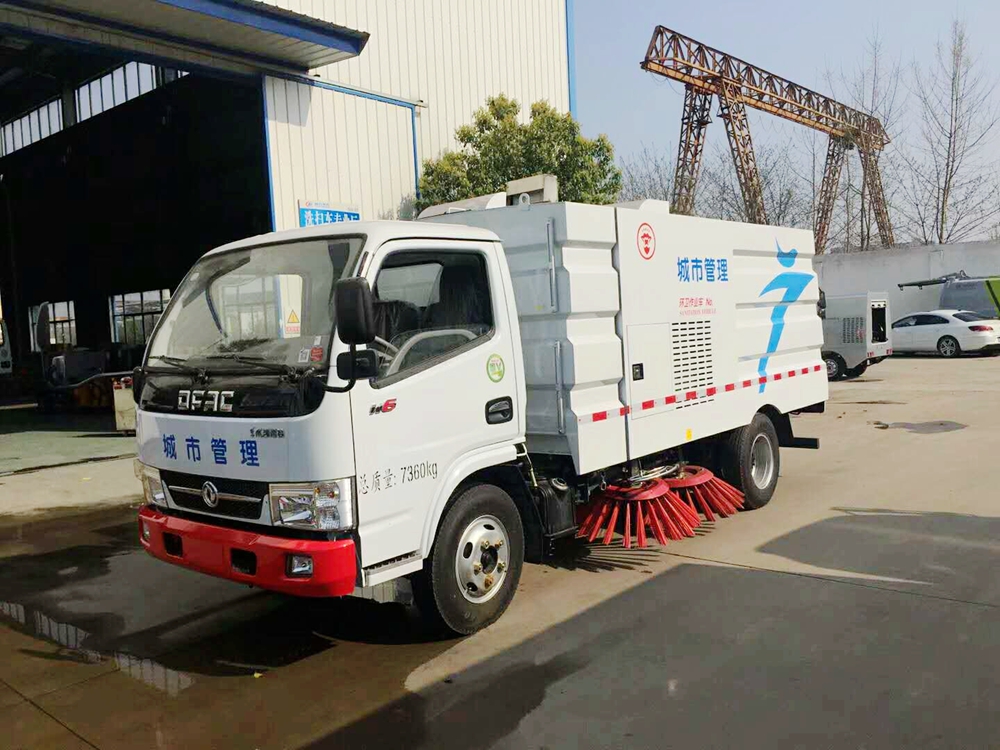

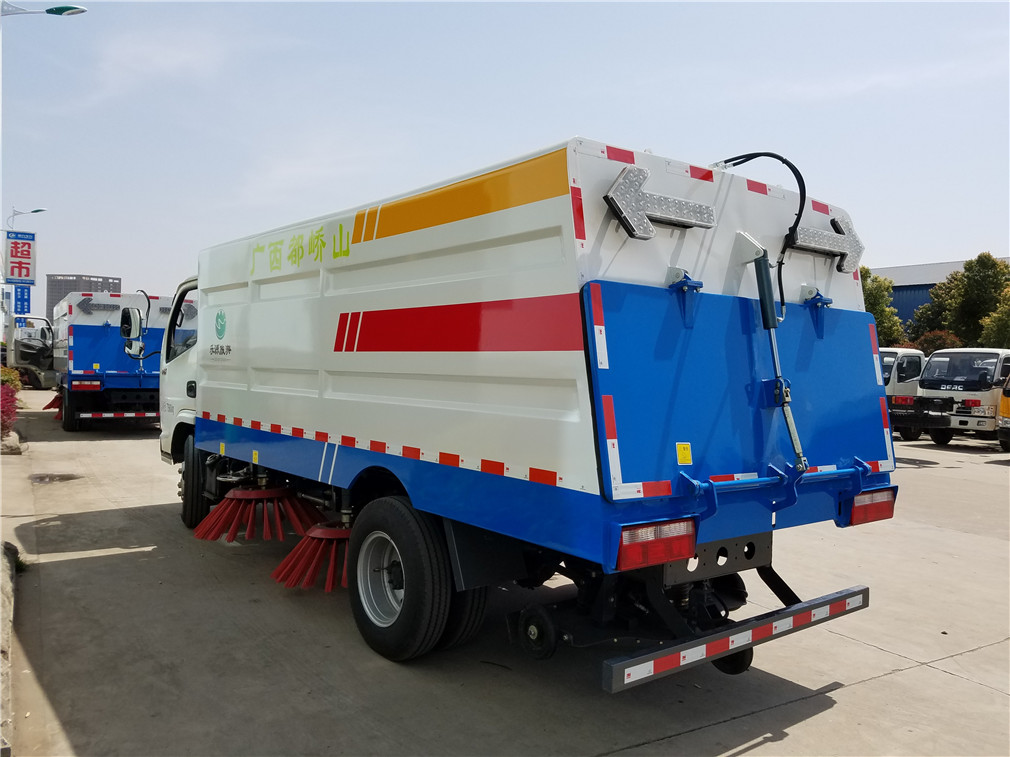

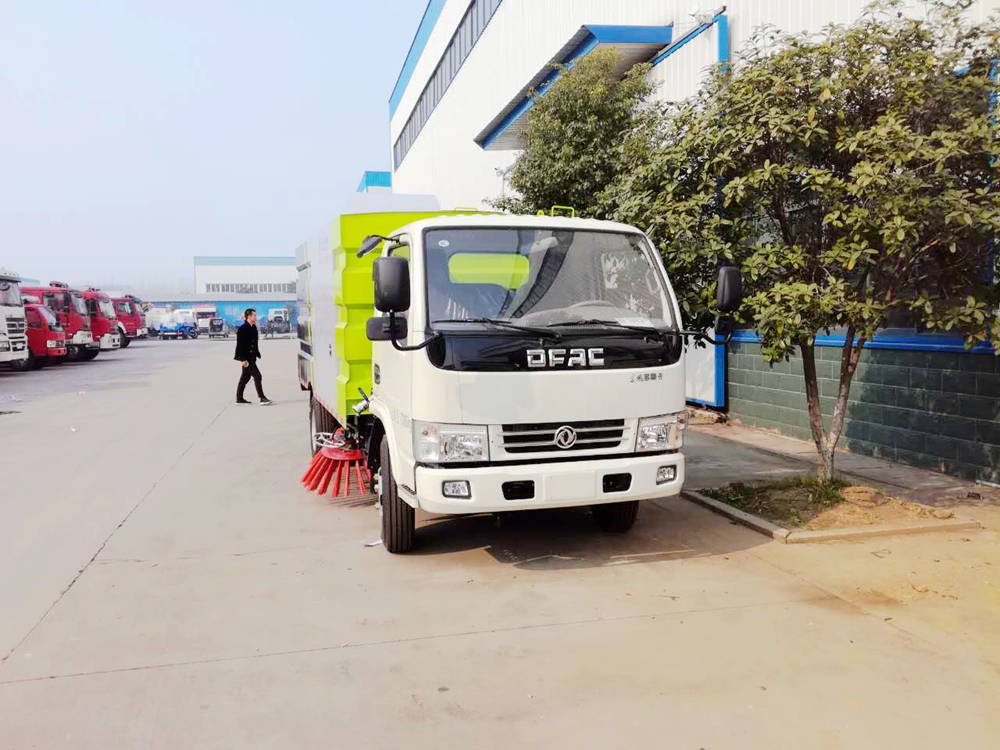

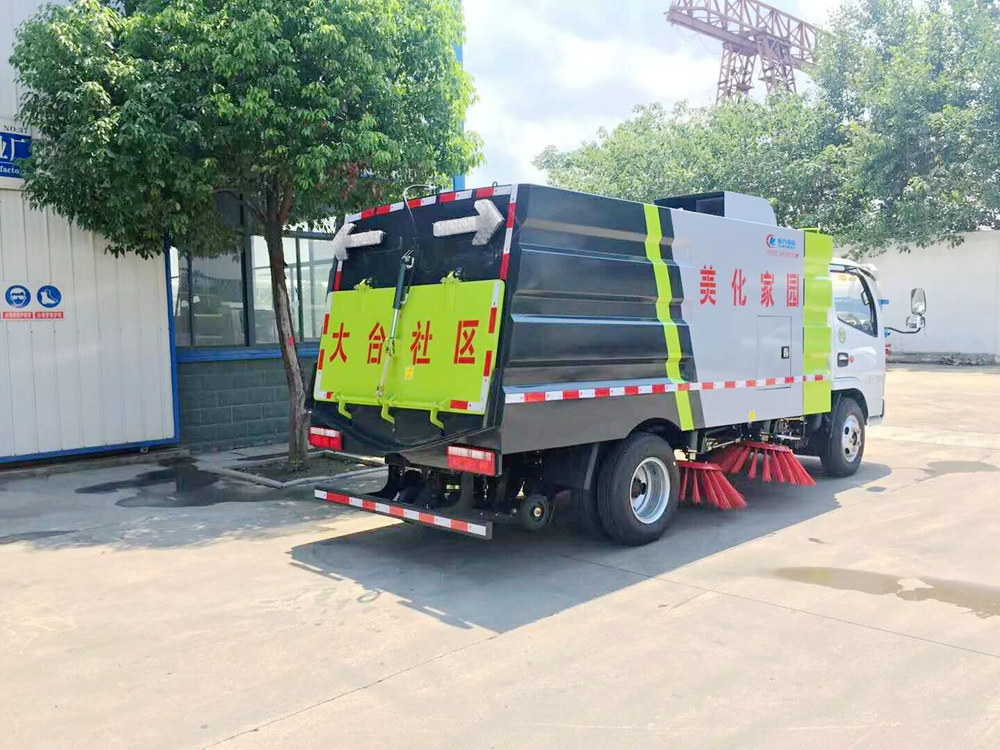

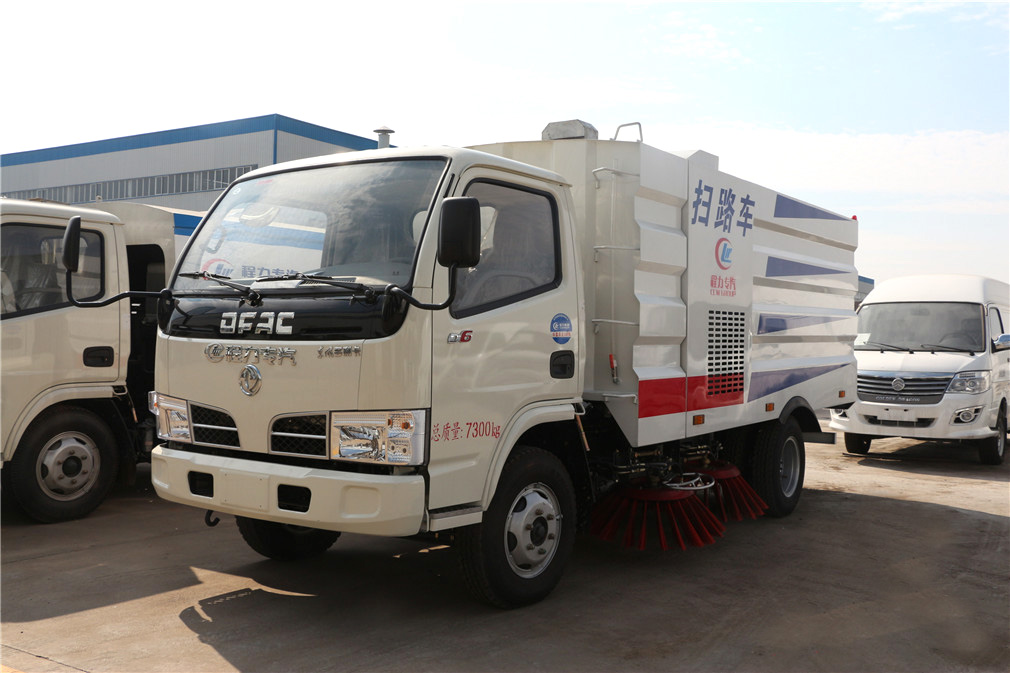

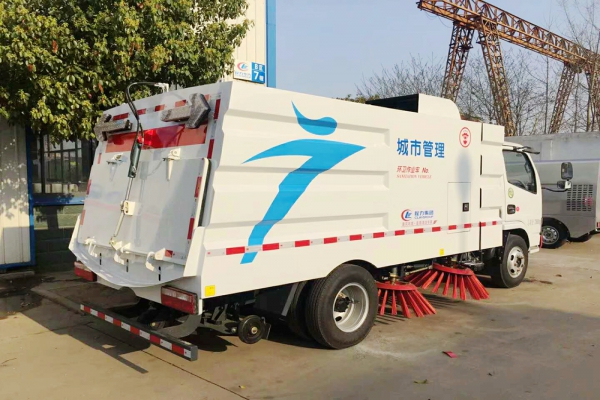

东风小多利卡扫路车
产品名称: | 东风小多利卡扫路车 | 产品型号: | CLW5070TSLD5 |
产品规格: | 4.2m³垃圾箱+1.2m³水箱 | 底盘厂家: | 东风 |
发动机: | 玉柴或朝柴选配 | 排放标准: | 国五 |
更新时间: | 2018年11月28日 19:42:46 | ||
Tags: | 东风小多利卡扫路车 CLW5070TSLD5型扫路车 东风扫路车 CLW5070TSLD5 |
当前产品网址:东风扫路车http://www.cnzqzd.com/dongfeng/5027.html
东风小多利卡扫路车说明

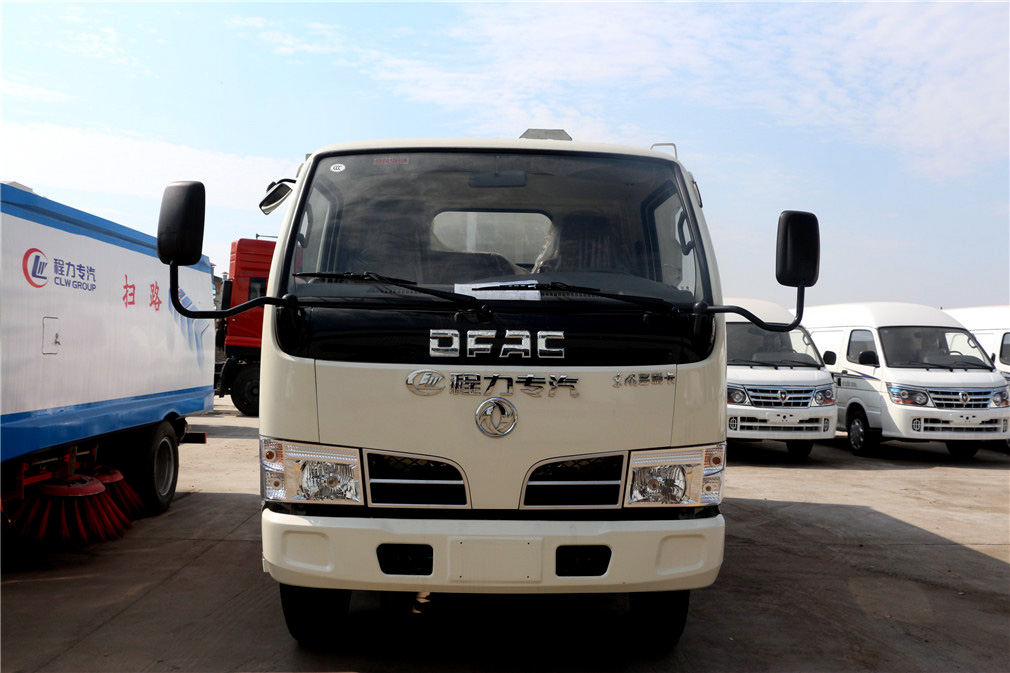

东风小多利卡扫路车采用东风D6小多利卡系列底盘,底盘型号EQ1070SJ3BDF,整车型号CLW5070TSLD5,该扫路车底盘配置:朝柴75KW或玉柴85KW发动机,国五排放标准,驾驶室前翻、东风5档变速箱、7.00R16钢丝胎、空调、离合气助力、ABS、排气制动、电动窗、中控锁,前后桥1.8/3.5吨。
东风小多利卡扫路车功能介绍:
1、采用吸扫混合的方式集中收集垃圾、湿式喷雾除尘,电液控制,液压倾翻卸料的作业方式对路面进行清扫作业。
2、采用副发动机专门驱动风机和液压系统,保证清扫作业的率、行驶过程中的连续性。
3、采用"中置四扫盘+喷雾降尘装置+中心隔板+后置吸嘴"的结构布置,设计合理,让清扫过程中砂石不在飞溅扬尘,此布局便于清扫装置与吸盘的调整与维护,转场作业时整车通过性好。
4、副发动机与风机之间的传动设置设有自动离合器,可保证副发动机空载起动和停机时与风机的自动脱离,避免误操作,降低对副发动机的冲击,提高了副发动机的工作可靠性和使用寿命。
5、扫盘有遇障碍自动避让保护功能和自动复位功能,遇到障碍自动回缩,越过障碍自动回位,降低清扫系统的损坏率。
6、扫盘根据不同清扫工况,在不增加副机油门的情况下,利用液压系统实现扫盘高中低3档调速,即能保证在各种污染状况下都有良好的清扫效果,同时节省油耗以及扫刷的磨损消耗。
7、采用,的专用风机和可随路面自动找平的全浮动式吸嘴,清扫效果好,使用寿命长。
8、进口液压阀组,能保证整车的液压动作的稳定性和流畅性。
9、进口液压马达,能保证扫盘的工作稳定性,使用寿命长。
10、进口原料制成的外翻式吸尘管,有效防止吸尘管被划破、冻裂,增加使用寿命。
11、精密无缝冷弯液压油管,内壁无氧化杂质,保证液压油路清洁,不堵阀。
12、扫盘刷臂内使用高性能工程塑料隔套,耐磨性好,免打黄油免维护,节省人力物力。
13、不锈钢水箱、垃圾箱,可抗一般性腐蚀,增加箱体的使用寿命。
14、超宽后门且大于90度的开启角度,更易于倾倒垃圾,清理垃圾箱。
15、垃圾箱倾翻角度大于45度,易于倾倒垃圾。
16、可加装前冲、后洒、喷雾、自洁卷盘、作业监控系统、辅助吸管装置、推雪铲等。
东风小多利卡扫路车是一种集路面清扫、垃圾回收和运输为一体的新型清扫设备。可广泛立用于干线公路,市政以及机场道面、城市住宅区、公园等道路清扫。东风小多利卡CLW5070TSLD5扫路车不但可以清扫垃圾,而且还可以在清扫的同时通过喷雾降尘功能对道路上的空气介质进行除尘净化,既保证了道路的美观,维护了环境的卫生,维持了路面的良好工作状况,有减少和预防了交通事故的发生以及进一步延长了路面的使用寿命。
★东风小多利卡扫路车是程力专用汽车股份有限公司吸收国内外制造技术而研制开发的一款新产品。该车由底盘,副发动机,风机,电磁控制阀,垃圾箱,水箱,吸盘,扫把,降尘系统,液压系统,电控系统等组成。它即有扫路车正常功能,又可以选装洒水车功能,是您绿化、清洁的理想工具。
★湖北程力集团生产的扫路车采用四扫盘与吸盘进行扫吸结合,扫吸能力;两侧4个扫刷可同时工作,也可单侧或前排独立工作。清扫装置机构简洁可靠,扫盘有防碰撞自动避让功能,可根据地面泥沙严重程度及行车速度选择合适的清扫方式;吸嘴为后置浮动式,可自动调节适应地面凹凸不平的状况,不担心减速带引起的损害;清扫时可喷雾状水,在节水的同时杜二次环境污染。程力扫路车历经检验,性能。
东风小多利卡扫路车技术指标 | CLW5070TSLD5型扫路车 | |
基本参数 | 生产厂家 | 程力专用汽车股份有限公司 |
生产地址 | 湖北省随州市南郊平原岗程力汽车工业园 | |
外形尺寸 (mm) | 6200,5950X2000X2590,2380 | |
底盘型号 | EQ1070SJ3BDF | |
底盘轴距 (mm) | 3308,2800 | |
底盘轴数 | 2 | |
底盘轴荷 (kg) | 2640/4720 | |
整备质量 (kg) | 5040 | |
总质量 (kg) | 7360 | |
额定载质量 (kg) | 2190 | |
接近角/离去角 (°) | 20/12 | |
前悬/后悬 (mm) | 1040/1852,1040/1602 | |
Z高车速 (km/h) | 99 | |
准乘人数 (人) | 2 | |
轮胎规格 | 7.00-16,7.00R16 | |
轮胎数量 | 6+1(备胎) | |
弹簧片数 (前/后) | 6/6+5 | |
前轮距 (mm) | 1503,1485,1519,1595 | |
后轮距 (mm) | 1494,1516,1540 | |
排放标准 | GB17691-2005国Ⅴ,GB3847-2005 | |
燃料种类 | 柴油 | |
发动机 | 发动机型号 | 发动机生产企业 |
CY4BK551 YC4FA115-50 4B2-115C50 ZD30D13-5N D28D11-5DA 4DW93-84E5 YN27CRE1 YN33CRE1 SD4D25R-70 4DX23-120E5 D25TCIE2 4F20TCIE5 4DW94-95E5 YCD4N4S-110 WP2.3Q110E50 | 东风朝阳朝柴动力有限公司 广西玉柴机器股份有限公司 安徽全柴动力股份有限公司 东风轻型发动机有限公司 东风轻型发动机有限公司 一汽解放汽车有限公司无锡柴油机厂 昆明云内动力股份有限公司 昆明云内动力股份有限公司 江苏四达动力机械集团有限公司 一汽解放汽车有限公司无锡柴油机厂 昆明云内动力股份有限公司 常柴股份有限公司 一汽解放汽车有限公司无锡柴油机厂 广西玉柴动力机械有限公司 潍柴动力扬州柴油机有限责任公司 | |
发动机排量 (ml) | 发动机功率 (kw) | |
3707 2982 2545 2953 2771 2540 2672 3298 2545 3857 2499 1995 2720 2799 2290 | 75 85 85 96 85 64 70 85 70 90 96 70 72 80 81 | |
其它说明 | 1、防护材料:Q23碳钢,连接方式:左右侧面防护装置与专用装置相干涉故可豁免;后下部防护装置与大梁螺栓连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):380。2、ABS厂家及型号:襄阳东风隆诚机械有限责任公司/ABS/ASR-24V-4S/4M。3、随底盘选装前面罩以及前雾灯; 选装吸尘盒和单个扫地刷装置,上装选装新型外形样式。4,文字喷涂位置和车辆颜色可变化。5、整车长/轴距/后悬的对应关系(mm)为:6200/3308/1852,5950/3308/1602。 | |
技术参数 | 名称 | 参数 |
垃圾箱容积 (m³) | 1.2 | |
清水箱容积 (m³) | 4.2 | |
作业宽度 (mm) | 2600 | |
作业速度 (km/h) | 3-20 | |
作业能力 (m²/h) | 13000㎡/h-52000㎡/h | |
抽吸粒度 (mm) | 120 | |
垃圾箱倾斜角 (°) | >45 | |
作业效率 | ≥96% | |
副发动机 | 江铃 | |
副发动机马力 | 78 | |

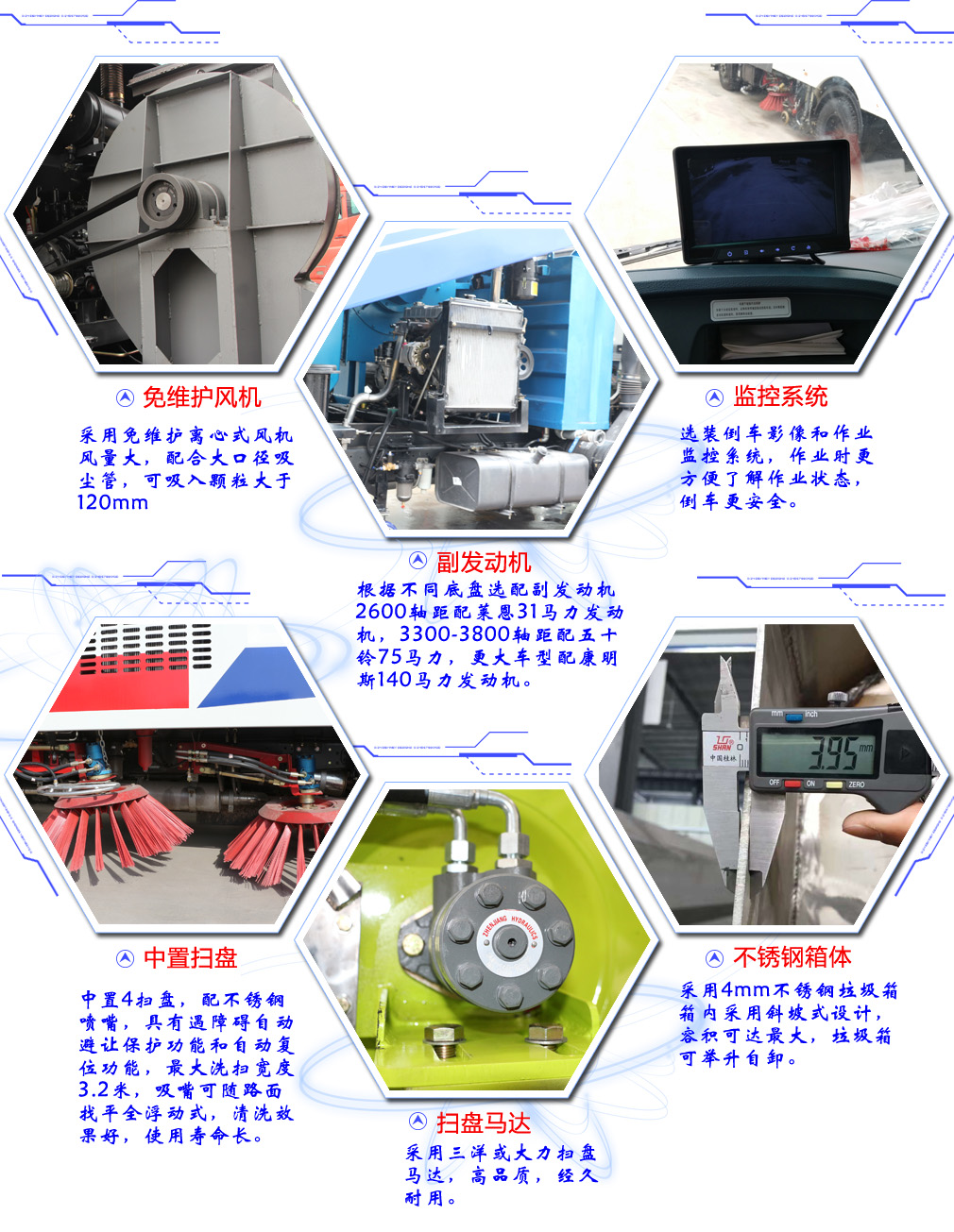

配置说明 | 1、扫路车采用中置4扫盘加后置吸盘作业方式,扫盘转速可实现独立3档调速;副发动机采用江铃78马力副机;扫盘马达为大力品牌马达;电控希望采用施耐德控件开关;台湾液压阀;皖液液压油泵;新西山水泵;免维护自分离式离合器;免维护风机;不锈钢水箱;不锈钢垃圾箱;尾部LED箭头灯;手动泵应急系统;前扫刷臂转动机构使用高新耐磨工程隔套,免打黄油;精密冷弯无缝液压油管。 2、选装配置:倒车和右扫作业监控系统;前冲后洒;前置绿化炮装置;前后喷雾装置;自洁带自动卷绕盘;按需求加大副水箱;手持吸尘管;低水位报 系统;前置推雪铲或除雪滚刷装置。 |
东风小多利卡CLW5070TSLD5扫路车采用东风多利卡(轴距3308)国五二类底盘改装,加装副发动机、风机、清水箱、垃圾箱、左右立扫、后置吸盘,扫盘降尘系统,液压系统、专用装置电控系统和副车架等改装而成(可加装前冲后洒)。

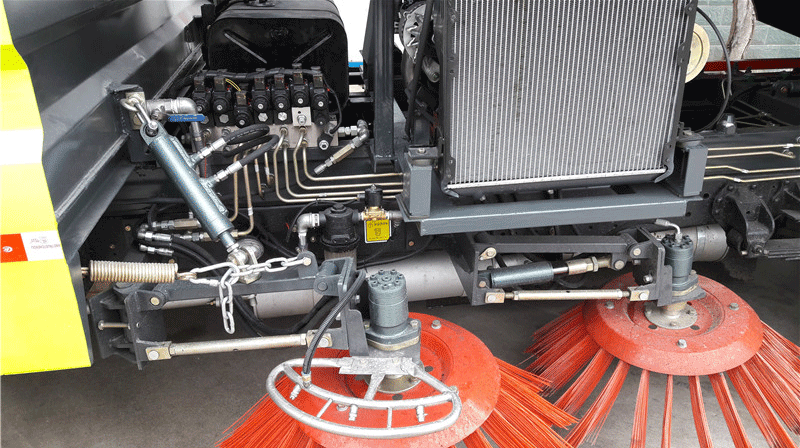

东风小多利卡扫路车左右立扫为单扫盘,前扫盘带自动避让功能,减少了扫刷的数量和扫刷消耗量,能降低使用成本。扫刷上加装喷水装置,用于喷雾降尘。左右立扫分开控制,可实现后扫和全扫等不同的作业模式。

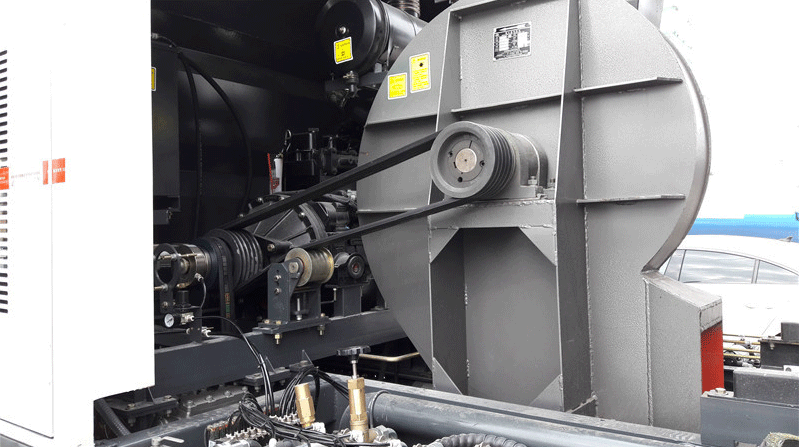

东风小多利卡CLW5070TSLD5扫路车自动离合器驱动风机,减少风机启动和停止时对发动机的冲击。在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。采用大功率耐磨免维护离心风机,无噪音,效率高、风量大,使用寿命长。

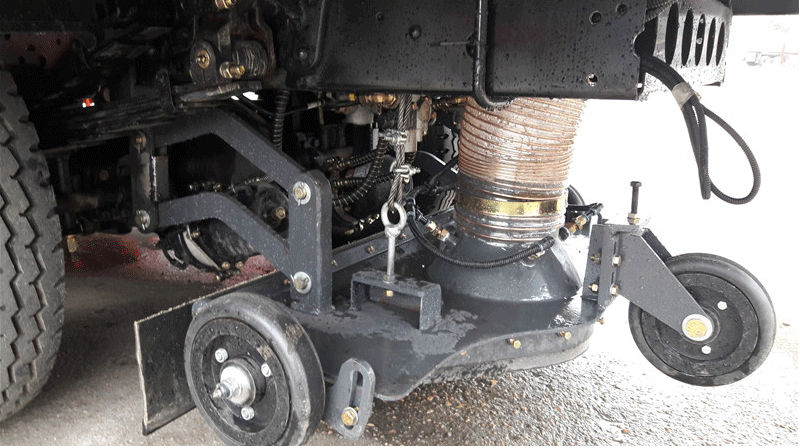

东风D6小多利卡扫路车吸嘴的吸口宽度达到1100mm,作业总宽度大于3.2m。3个高度可调的吸嘴轮,能方便调整和保证吸嘴与路面间合理间隙,从而达到更好的吸污效果,吸污效率更高。

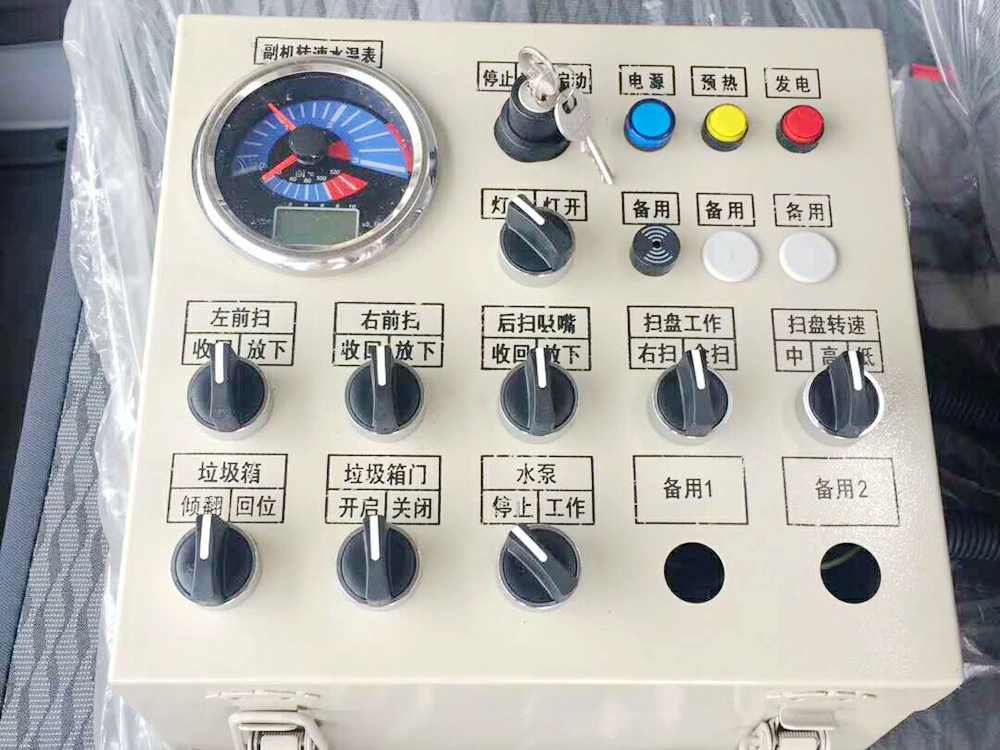

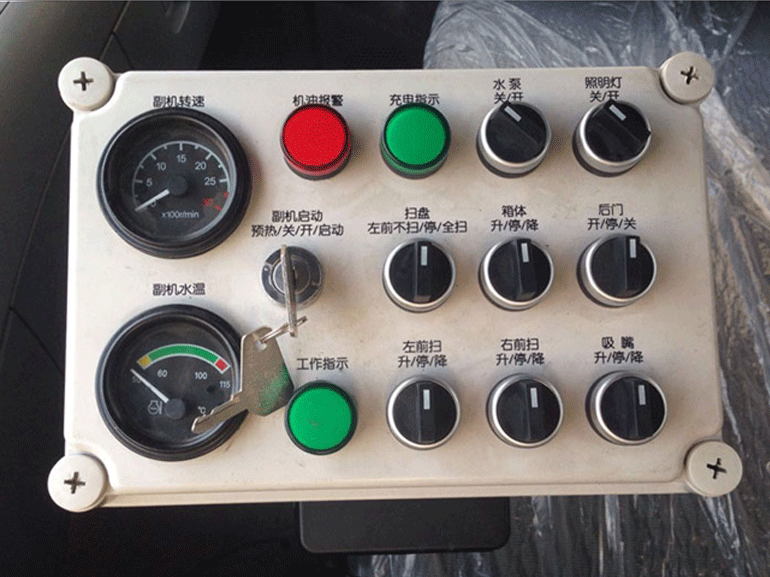

东风小多利卡清扫车液压元件采用集成叠加设计,驾驶室电液集中控制,可方便操作左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。
