压缩式垃圾车4大组成结构及液压系统原理图

时间:2018年11月29日 09:29:17浏览量:8554字号:作者:程力集团
  • 压缩式垃圾车4大组成结构及液压系统原理图
    摘要:压缩式垃圾车作为城市中常用的垃圾转运车辆,它具有运输效率高,操作安全方便等优势,该车辆的上装部分主要由4大结构组成,分别是:车箱、斗体、翻桶机构、液压系统,以下为你详细介绍4大结构的原理。1、压缩式垃圾车车箱大型压缩式垃圾车车箱用16号低合金槽钢与8mm、5mm、4mm、16Mn钢板焊接而成,车箱底部槽钢既是钢体结构的安装连接基础件,又是推板向支承。这样...
    关键字:压缩式垃圾车 压缩垃圾车 压缩垃圾车组成
  • 压缩式垃圾车作为城市中常用的垃圾转运车辆,它具有运输效率高,操作安全方便等优势,该车辆的上装部分主要由4大结构组成,分别是:车箱、斗体、翻桶机构、液压系统,以下为你详细介绍4大结构的原理。

    1、压缩式垃圾车车箱

    大型压缩式垃圾车车箱用16号低合金槽钢与8mm、5mm、4mm、16Mn钢板焊接而成,车箱底部槽钢既是钢体结构的安装连接基础件,又是推板向支承。这样使得压缩垃圾车轻量化,更大限度地增加箱体有效空间和降低结构重心。

    标准型压缩式垃圾车用12号低合金槽钢与5mm、4mm、16Mn钢板焊接而成,箱体通过付大梁固定在汽车底盘上。

    压缩车箱底板为全密封结构,污水腐蚀,车箱积水全部泄入斗体污水箱,以免腐蚀箱体和汽车底盘,以及避免行驶过程向路边漏洒污水,有效的防止了二次污染,行驶到指定排污地点后可打开阀门进行排放压缩后的污水。

    2、压缩式垃圾车斗体

    斗体又称垃圾装填器,装填器由框形骨架、导轨、弧形料斗、刮板、滑板、负压板和轻型覆盖件组成。通过刮板油缸、滑板油缸和负压板的顺序动作,实现将料斗内物料循环压入车箱的功能。滑板两侧装有八个滚轮,磨擦系数低、强度高、且能作微量摆动,以保证导轨的长期使用而不受磨损。

    压缩垃圾车装填器又是车厢后部的密封装置,通过举升油缸、滑移铰链和锁紧装置来实现开启、关闭动作。

    装填器的底部设有污水箱,车厢内部的积水和料斗内多余积水都流入污水箱,在卸料时污水箱内污水可全部自行或手动排出。

    3、压缩式垃圾车翻桶机构

    翻桶机构又称为翻转机构,根据需要车辆在出厂时可选装翻桶机构(挂桶装置,所挂垃圾桶与挂桶垃圾车配套挂桶通用)、翻板机构(根据需求定制的可翻转现有垃圾箱或垃圾桶)或翻斗机构(尾部一个三角形垃圾斗,垃圾装入该斗中,翻入垃圾箱内,容量大),该机构采用液压双作用双缸翻转,铁桶或塑料桶再翻转过程中被系统锁紧,安全平稳力度大,结构合理。

    注意;在整车移动时,该机构处于翻起状态,以便于正常行车。

    4、压缩式垃圾车液压系统

    压缩式垃圾车液压油缸动作采用电路控质气路,气路阀控制气缸,气缸操作液压多路阀,液压多路阀控制油缸动作。操作简单可靠,同时也具备手动直接操作液压多路阀,具有单液压系统双向控制。

    压缩式垃圾车液压系统由油箱及过滤系统、油泵、多路换向阀、单向节流阀、油缸、油管等组成。系统的动力来源于发动机,通过取力器将动力分出,取力器带动齿轮泵工作。

    压缩式垃圾车齿轮泵经吸油滤油器将液压油箱中的液压油吸入,多路阀(位于驾驶室外后、车箱前部)供油。多路阀工作时,使负压板油缸、滑板油缸、刮板油缸、举斗油缸或推板油缸产生动作,液压油缸不工作时,液压油经过多路阀直接回油箱。

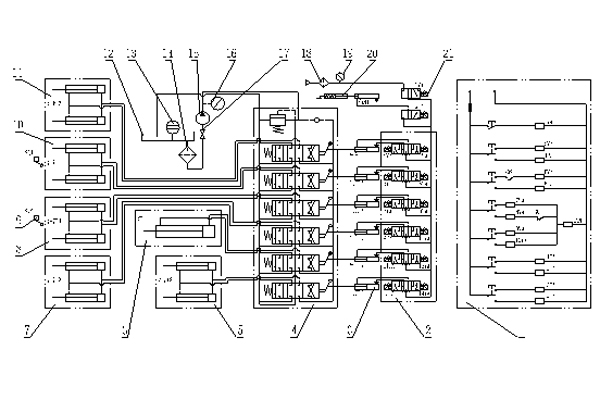

    压缩式垃圾车液压系统原理图:(以东风压缩垃圾车车型为例)


    序号

    名称

    规格

    数量

    备注

    1

    电路控制简图

    汽车电源24V



    2

    组合电磁气阀

    TG3522-02U

    1


    3

    气缸

    MAL25×50

    7


    4

    组合多路阀

    34DLS-10-P-000000

    1


    5

    举斗油缸

    HSGK01-63/35-700×450

    2


    6

    推板油缸

    DJG-150Ⅲ-1150×2170

    1


    7

    刮板油缸

    HSGK01-80/45-700×300

    2


    8

    滑板油缸

    DJG-115Ⅱ-1000×1020

    2


    9

    行程开关


    2


    10

    负压油缸

    HSGK01-63/35-500×300

    2


    11

    翻桶油缸

    HSGK01-90/63-832×500

    2


    12

    液压油箱


    1

    自制

    13

    油量(油温)指示器


    1

    选装

    14

    液压油过滤器

    ZUT-A63×20

    1


    15

    截止阀

    Q11F-16P

    1


    16

    液压油泵

    CBT-F532FHL

    1


    17

    液压表

    YN-60    40MPa

    1


    18

    空气净化器

    TW2000-02U

    1


    19

    气压表

    0~1.0MPa

    1


    20

    油门拉杆


    1


    21

    电磁气阀

    DH261

    1


    上表中列出了液压系统中各个控件的规格及所需数量,个别部件规格可能会由于更新换代发生变化,请仔细查阅压缩式垃圾车出厂使用说明书。
